Ponorné nebo tlakové čerpadlo? Jak fungují a jak vybrat

Nicméně v dnešním článku a videu se podíváme na oba typy čerpadel a řekneme si o nich vše podstatné tak, abyste si dokázali vybrat to správné pro svůj obytný vůz nebo karavan.

PONORNÉ NEBO TLAKOVÉ? TOŤ OTÁZKA!

Hned na úvod se sluší říct, že zatímco dříve se hojně používala ponorná čerpadla, dnes už se ve většině obytných vozů setkáte s tlakovými čerpadly.

Rozdíly v cenách už nejsou tak velké jako dříve, a tlaková čerpadla jsou pohodlnější jak z hlediska dodávky vody, tak samotné instalace, jak si řekneme dále.

Zákazníkům e-shopu Nomádem.cz pro běžné rozvody vody (nádrž, více vodovodních baterií, bojler...) proto vždy doporučujeme použití tlakových čerpadel, a ta ponorná doporučujeme jen pro velmi jednoduché rozvody (kanystr, jedna vodovodní baterie).

Výběr je ale samozřejmě individuální, a záleží na vašich potřebách. Následující řádky vám snad pomohou se správně rozhodnout.

PONORNÁ ČERPADLA

Co jsou ponorná čerpadla a jak fungují?

Ponorné čerpadlo, jak jeho název napovídá, je určeno pro ponoření do nádrže. Celé čerpadlo ponoříte na dno kanystru nebo nádrže s vodou. Z čerpadla pak vede hadice pro vodu, a kabel pro zapínání čerpadla.

Čerpadlo pak zapínáte tzv. mikrospínačem, integrovaným ve vodovodní baterii - ten při "otevření na baterii" zapne čerpadlo.

Z toho vyplývá, že při použití ponorného čerpadla je potřeba použít karavanovou vodovodní baterii s mikrospínačem. Pokud ji nepoužijete, musíte spínání čerpadla řešit jinak, například:

• samostatným vypínačem vedle baterie - nepohodlné, musíte v takovém případě jednak "otevřít vodu" na baterii, ale také vypínačem zapnout čerpadlo
• nožním nášlapným spínačem - čerpadlo spínáte sešlápnutím spínače
• přídavným tlakovým spínačem - ten z ponorného čerpadla udělá v podstatě tlakové, ale toto řešení spíše nedoporučujeme, nefunguje optimálně a není moc spolehlivé

Z toho také plyne složitější instalace při použití ponorného čerpadla pro rozvod k více vodovodním bateriím. Potřebujete u každé z nich vyřešit, jak budete spínat čerpadlo, a proto je nutné dovést ke každé z nich kabely, viz diagram níže. To je věc, kterou při použití tlakového čerpadla řešit nemusíte.

Kdy je vhodné použít ponorné čerpadlo?

Ponorná čerpadla se hodí především pro jednoduché instalace. Typickým příkladem může být instalace, kdy:

• nemáte vodní nádrž, ale kanystr (ale ponorná čerpadla lze samozřejmě použít i do nádrží)
• vodu potřebujete vést pouze na jednu vodovodní baterii (třeba do dřezu)

Asi jedinými výhodami ponorných čerpadel jsou jejich nízká pořizovací cena a nižší hlučnost (jsou ponořená ve vodě, která utlumí hluk).

Mezi nevýhody ponorných čerpadel oproti tlakovým pak patří složitější (elektro)instalace zejména v případě, kdy vodu vedete na více míst, méně robustní konstrukce, a méně stabilní tlak a průtok vody.

Zákazníkům i pro jednoduché instalace, zejména tam, kde není použit kanystr, ale nádrž, vždy doporučujeme použití tlakového čerpadla.

Instalace ponorného čerpadla

Instalace ponorného čerpadla je jednoduchá, asi nejsložitější věcí v ní je vymyslet, jak vyřešit průchod pro kabel a hadici čerpadla víčkem kanystru nebo stěnou nádrže.

Při instalaci do nádrže to snadno vyřešíte pomocí vodovodních průchodek.

Při instalaci do kanystru doporučujeme kanystry s hrdlem a uzávěrem DIN 96. Hrdlo na těchto kanystrech je dostatečně velké pro to, abyste jím pohodlně prostrčili čerpadlo, a zároveň umožní pohodlné čistění kanystru.

Z kanystru budete potřebovat projít hadicí a kabelem od čerpadla. Buď si můžete poradit jak uznáte za vhodné, a nebo, a to doporučujeme, použít k tomu určené průchodky s objímkou DIN 96, které namontujete na kanystr namísto víčka (viz průchodka 1 nebo průchodka 2). Ty jsou připravené pro instalaci ponorných čerpadel a celou montáž výrazně usnadní.

Tyto objímky / průchodky mají několik výhod:

• vložka s průchodkami a objímka jsou na sobě nezávislé, při doplňování vody tak můžete pohodlně odšroubovat objímku a vyjmout vložku s průchodkami, aniž byste museli otáčet celým kanystrem a nebo si kroutit kabel a hadici od čerpadla jako by tomu bylo třeba v případě, kdy byste si vyřízli otvory do víčka.
• zamezí cákání vody z kanystru za jízdy
• a zároveň řeší odvzdušnění kanystru (přisávání vzduchu) a ten se tak při čerpání nebude bortit podtlakem

Při použití nádrže namísto kanystru, a nebo v případě, kdy nechcete průchod řešit víčkem kanystru, můžete použít vodovodní průchodky.

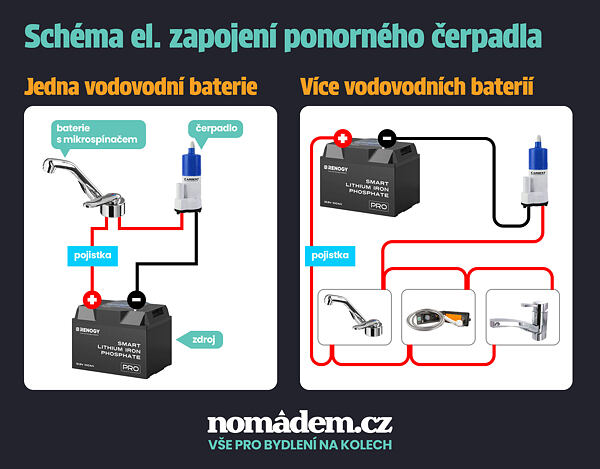

Schéma zapojení ponorného čerpadla

Zapojit ponorné čerpadlo je snadné. Potřebujete propojit tři věci, a to vodovodní baterii, spínač (typicky umístěný ve vodovodní baterii) a nástavbovou baterii, která je zdrojem energie pro čerpadlo.

Celé zapojení vypadá tak, jako na zjednodušeném schématu níže - v podstatě lze říci, že mikrospínač v baterii přerušuje plusové vedení od baterie k čerpadlu.

TLAKOVÁ ČERPADLA

Co jsou tlaková čerpadla a jak fungují?

Tlakové čerpadlo je umístěno mimo nádrž s vodou. Čerpadlo z nádrže nasává vodu, a tlakuje ji do vodovodního rozvodu mezi čerpadlo a baterie. Jakmile tlak v rozvodu dosáhne tlaku pro vypnutí čerpadla, čerpadlo, se vypne - přestane čerpat vodu.

Když tlak opět poklesne (například když otevřete baterii), systém ztratí tlak a čerpadlo se ho snaží dotlakovat - začne čerpat vodu.

Tlakové čerpadlo tedy spíná samo, na základě poklesu tlaku v systému. Nemusíte tedy řešit jeho zapínání spínačem na vodovodní baterii, což s sebou nese dvě výhody:

• nemusíte tahat kabely ke každé baterii a řešit o to složitější zapojení
• nepotřebujete baterii s mikrospínačem, a můžete klidně využít klasické vodovodní baterie pro domácnosti. Zároveň ale pokud potřebujete využít baterii s mikrospínačem, můžete - jen nezapojíte kabely od mikrospínače. Taková potřeba může nastat třeba v případě nutnosti použití sklopné vodovodní baterie, při použití externích dvířek s venkovní sprchou apod.

Kromě snadného zapojení mají tlaková čerpadla tyto výhody:

• plynulá dodávka vody pod stálým tlakem
• obecně vyšší spolehlivost
• robustnější konstrukce než u ponorných čerpadel
• snadná instalace - i když na první pohled vypadá složitěji

Nevýhodami pak jsou jen vyšší pořizovací cena čerpadla a příslušenství k němu (je potřeba použít expanzní nádobu), a o něco vyšší hlučnost oproti ponorným čerpadlům.

Kdy je vhodné použít tlakové čerpadlo?

Tlakové čerpadlo je ideální v případě, kdy:

• vodu vedete z vestavěné nádrže na více míst, třeba do dřezu, do sprchy a venkovní sprchy. Celé zapojení je pak výrazně jednodušší než v případě ponorných čerpadel. Stačí rozvést vodu, a nemusíte řešit vedení a zapojování kabelů ke všem spínačům a bateriím.
• chcete stálý tlak a stabilní průtok vody - i v jednoduchých rozvodech se proto dle našeho názoru vyplatí použití tlakové čerpadla

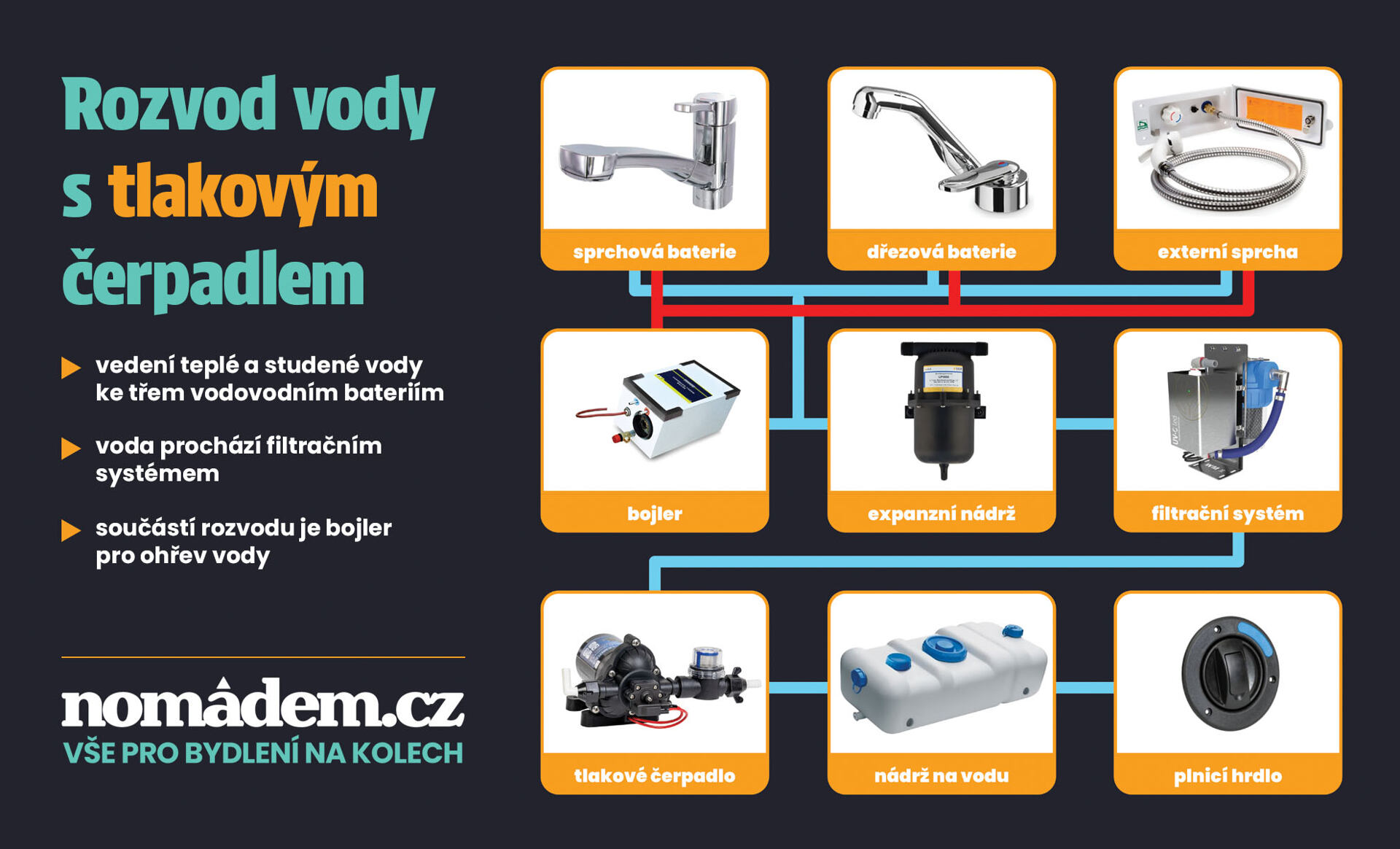

Instalace tlakového čerpadla

Tlakové čerpadlo instalujete mimo nádrž. Stačí k němu přivést 12V z baterie, a čerpadlo bude dělat to, co dělat má.

Než čerpadlo připojíte k elektřině, zapojte celý rozvod. Co se vám pro něj bude hodit?

• plnicí hrdla - pro pohodlné doplňování vody do nádrže
• vodovodní průchodky na průchod stěnou nádrže
• hadice na pitnou vodu pro vedení vody. K vedení vody také můžete využít trubkové systémy jako je Reich Uniquick nebo vodovodní systém Carbest
• expanzní nádoba - pro vyrovnání rázů čerpadla, plynulejší rozvod vody, a vyrovnání expanze ohřívané vody v bojleru (o nutnosti použití "expanzky" níže)
• pro propojení celého rozvodu hadicemi pak využijte univerzální hadicové propojky a rozdvojky, či prvky hadicových systémů Lilie WeissGelb nebo Comet X-Fix. V případě trubkového rozvodu pak prvky trubkových systémů Reich Uniquick nebo Carbest.
• nezapomeňte na dostupné místo nainstalovat vypínač čerpadla pro případy, kdy dojde k netěsnosti v systému, a nebo vám dojde voda (viz níže)

Po zapojení celého rozvodu je potřeba ze systému dostat vzduch a zaplnit jej vodou. To uděláte snadno:

• naplňte nádrž vodou a zapněte čerpadlo
• otevřete vodovodní baterie a nechte je prskat, dokud voda, kterou do systému žene čerpadlo, z rozvodu nevytlačí všechen vzduch = voda začne téct plynule
• baterie otevřete někam do polohy mezi teplou a studenou vodou a počítejte s tím, že chvíli potrvá, než se vodou zaplní bojler
• celý proces může trvat od několika sekund do několika minut - dle kapacity bojleru, objemu vody, který pojme celý rozvod, a dle průtoku čerpadla. Například při použití čerpadla Lilie Classic Serie s průtokem 10,6 l / min a bojlerem Pundmann Air s kapacitou 9,9 litru počítejte, že prvotní zaplavení systému zabere cca 1,5 až 2 minuty
• jakmile bude voda z baterií téct plynule a bez prskání, zavřete baterie a zkontrolujte těsnost systému

Pokud je vše ok, máte systém připravený k používání. Stačí nechat čerpadlo zapnuté, doplňovat vodu do nádrže, a jednou za čas zkontrolovat, jestli neteče někde, kde nemá. To se vyplatí hlavně během zimy, kdy hrozí největší riziko vzniku netěsností vinou roztržení některé z částí rozvodu mrazem.

Proč je k tlakovému čerpadlu potřeba expanzní nádoba?

Expanzní nádoba je nádržka, v níž je umístěn balonek naplněný vzduchem, kolem kterého proudí voda v rozvodu. Zatímco voda je nestlačitelná, vzduch v balonku uvnitř expanzní nádoby je stlačitelný, díky čemuž expanzní nádobka vyrovává tlak v celém systému.

Tlakové čerpadlo bude fungovat i bez expanzní nádoby a možná vám někdo bude tvrdit, že není potřeba, ale prosím, nainstalujte ji. V systémech s bojlerem je vyloženě nutností, ale vyplatí se i v systémech bez bojleru, protože:

1. vyrovnává rázy čerpadla - tím chrání celý rozvod, prodlužuje životnost čerpadla, a snižuje nepříjemný hluk
2. snižuje četnost spínání čerpadla - bez expanzky čerpadlo spíná při každém malém poklesu tlaku – např. i jen při krátkém otevření kohoutku. S expanzkou je v systému rezerva tlaku/vody, takže čerpadlo nemusí hned startovat.

V systémech s bojlerem pak expanzka plní další důležitý úkol - absorbuje přetlak vzniklý ohříváním vody:

• Když se voda v bojleru ohřeje (např. z 10 °C na 60 °C), zvětší svůj objem až o cca 2–3 %.
• Tlak v systému tím výrazně vzroste, protože voda nemá kam expandovat (je v uzavřeném systému).
• Výsledkem může být spínání pojistného ventilu na bojleru (vyteče voda), netěsnosti, nebo dlouhodobé přetěžování spojů.

Vložením expanzky se tyto změny tlaku "vstřebají", protože vzduchová bublina v nádobě se může stlačit a tlak se nešíří do celého systému.

Nezapomeňte na vypínač tlakového čerpadla

Při instalaci nezapomeňte na snadno přístupné místo nainstalovat také vypínač čerpadla.

Jak už víme, tlakové čerpadlo natlakuje rozvod, vypne se, a spíná na základně poklesu tlaku ve vodovodním rozvodu. Ten poklesne, když otevřete některou z vodovodních baterií. Ale poklesne také, když:

1. dojde voda v nádrži - čerpadlo se bude snažit natlakovat rozvod, ale nemá čím, nemá vodu. Čerpadlo tak pojede naprázdno, dokud se samo neupeče, nebo se nespálí pojistka. Krátký běh naprázdno (několik minut) mu neuškodí, ale jakmile dojde voda, chcete ho co nejdříve vypnout, a znovu ho zapnout, až doplníte nádrž. Že došla voda poznáte na zvuku čerpadla a na zavzdušnění systému - zbytky vody začnou "prskat" z vodovodní baterie.
2. dojde k netěsnosti v systému - to je hned. Únavou materiálu nebo mrazem povolí spojka, vinou špatně dotažené svorky se vyvlékne hadice atd. Voda začne kapat nebo téct netěsným spojem, tím pádem poklesne tlak v systému, a čerpadlo sepne a začne tlačit vodu. Přímo do vašeho auta. A co se stane, až voda dojde, jsme si řekli v předchozím bodě.

Při běžném provozu s dostatkem vody a těsným rozvodem čerpadlo vypínat nemusíte. Vypínač zde slouží jako pojistka pro výše uvedené situace, kdy čerpadlo vypnout potřebujete, a to co nejdříve.

Pokud byste vypínač neměli, museli byste čerpadlo od elektřiny odpojit manuálně - buď rozpojením kabelů a nebo vytažením pojistky.

JAK VYBRAT ČERPADLO (tlak a průtok)

Důležitými parametry při výběru čerpadla jsou tlak a průtok.

• tlak - udává se v barech (bar), a určuje, pod jakým tlakem čerpadlo dodává vodu
• průtok - udává se v litrech za minutu (l / min) a určuje, kolik vody je schopno čerpadlo dodat

Důležitějším parametrem je tlak. Ten je potřeba vybrat s ohledem na další komponenty vodovodního systému, především pak na vodovodní baterii a bojler. Co musíte ohlídat je, aby čerpadlo nemělo vyšší tlak, než na který jsou stavěny ostatní komponenty.

Příklady:

• Pokud použijete vodovodní baterii stavěnou na tlak max 1,5 baru, nemůžete použít čerpadlo s tlakem 2 bar, protože by poškodilo baterii.
• Pokud použijete bojler stavěný na max 2,8 baru, nesmíte použít čerpadlo s vyšším tlakem. U bojlerů také pozor na tlak, při kterém uspouští přetlakový ventil - ten typicky bývá 2,5 bar.

Průtok je pak nutné vybrat dle individuálních potřeb a ostatních použitých komponentů. Orientační příklady:

• pokud máte rozvod jen k jedné baterii do dřezu, stačí vám cokoli s průtokem kolem 5 litrů
• pokud máte i sprchu, chcete čerpadlo s průtokem alespoň 7, možná spíš i 10 l/min
• pokud počítáte s tím, že budete vodu pravidelně odpouštět z více odběrných míst současně (např. jeden myje nádobí ve dřezu, druhý se sprchuje), 10 l/min je minimum a vhodnější bude spíš o něco více

Berte to ale orientačně, záleží i na dalších faktorech - jakou požijete sprchovou baterii, co pro vás znamená, že voda ze sprchy teče "komfortním" tlakem a průtokem atd., nelze to proto určit obecně a nevyhnete se lehkému experimentování.

SHRNUTÍ: PONORNÉ NEBO TLAKOVÉ?

V případě jednoduchého rozvodu vody (např. kanystr pod dřezem) si vystačíte s ponorným čerpadlem.

Ve všech ostatních případech bychom vám doporučili čerpadlo tlakové, protože poskytne stabilní dodávku vody za každých okolností, voda teče ihned, a komfort používání systému s tlakovým čerpadlem je srovnatelný s komfortem, na který jste zvyklí z domova.
